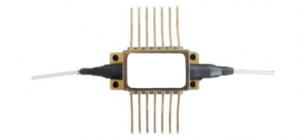

ROF Butterfly SOA Wzmacniacz optyczny Butterfly półprzewodnikowy wzmacniacz optyczny
Funkcja
Wysoki wzrost
Niskie zużycie energii
Strata zależna od niskiej polaryzacji
Wysoki wskaźnik wyginięcia
Obsługuje monitorowanie temperatury i kontrolę termoelektryczną TEC
Aplikacja
Testowanie produkcji i wydajności urządzeń światłowodowych
Mały wzmocnienie mocy sygnału
Laboratoryjne dziedzina badań
System komunikacji światłowodowej
Parametry
| Parametr | Warunek pracy | Jednostka | Min | Typ | Max |
| Działający zakres długości fali |
| nm | 1490 |
| 1590 |
| przepustowość łącza | @-3db | nm | 55 |
| 60 |
| Nasycona moc optyczna | Jeśli = 250 mA | DBM | 12 |
| 15 |
| Zysk małego sygnału | Jeśli = 250 mA Pin = -25dBm | dB | 25 |
| 30 |
| Zwiększenie wyjściowe nasycenia | Jeśli = 250 mA | dB | 12 |
|
|
| PRACY PROJEKTOWANE |
| mA |
| 250 | 400 |
| Napięcie do przodu |
| V |
|
| 1.8 |
| Współczynnik wyginięcia | Jeśli = 250 mA/if = -0,4mA Pin = 0dBm | dB |
| 50 |
|
| Prąd TEC |
| A |
|
| 1.8 |
| Napięcie TEC |
| V |
|
| 3.4 |
| Wzmocnienie zależne od polaryzacji |
| dB |
| 1.5 | 2 |
| Odporność na termistor | T = 25 ℃ | KΩ | 9.5 | 10 | 10.5 |
| Prąd termistorowy |
| mA |
|
| 5 |
| Temperatura robocza |
| ℃ | -10 |
| 70 |
| Temperatura przechowywania |
| ℃ |
|
| 85 |
Charakterystyczna krzywa
Wymiar strukturalny
ROFEA Optoelectronics oferuje linię produktów komercyjnych modulatorów elektrooptycznych, modulatorów fazowych, modulatora intensywności, fotodetektorów, źródeł światła laserowego, laserów DFB, wzmacniaczy optycznych, napędu EDFA, Laser , Wzmacniacz światłowodowy, miernik mocy optyczny, łącznik szerokopasmowy Laser, przestrajalny laser, detektor optyczny, laserowy sterownik diody, wzmacniacz światłowodowy. Zapewniamy również wiele konkretnych modulatorów do dostosowywania, takich jak modulatory fazy macierzy 1*4, bardzo niskie VPI i bardzo wysokie modulatory wyginięcia, stosowane głównie na uniwersytetach i instytutach.
Mam nadzieję, że nasze produkty będą pomocne dla Ciebie i Twoich badań.
