Ultrakompaktowy modulator IQ, automatyczny regulator polaryzacji
Funkcja
•Zapewnia trzy uprzedzenia dla modulatorów IQ, niezależne od formatu modulacji:
• Zweryfikowano QPSK, QAM, OFDM, SSB
•Podłącz i graj:
Brak konieczności ręcznej kalibracji Wszystko jest automatyczne
• Ramiona I, Q: sterowanie w trybach Peak i Null Wysoki współczynnik wygaszania: maks. 50 dB1
• Ramię P: kontrola w trybach Q+ i Q- Dokładność: ± 2◦
•Niski profil: 40 mm (szer.) × 28 mm (gł.) × 8 mm (wys.)
•Wysoka stabilność: w pełni cyfrowa implementacja Łatwość użytkowania:
• Obsługa ręczna za pomocą miniaturowego zworki Elastyczne operacje OEM za pośrednictwem UART2
• Dwa tryby dostarczania napięć polaryzacji: a. Automatyczna kontrola polaryzacji b. Zdefiniowane przez użytkownika napięcie polaryzacji
Aplikacja
•LiNbO3 i inne modulatory IQ
•QPSK, QAM, OFDM, SSB itp.
•Koherentna transmisja
Wydajność

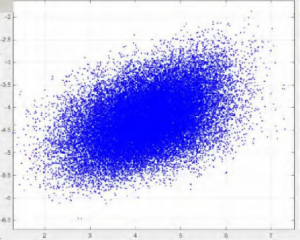

Rysunek 1. Konstelacja (bez kontrolera)
Rysunek 2. Konstelacja QPSK (z kontrolerem)

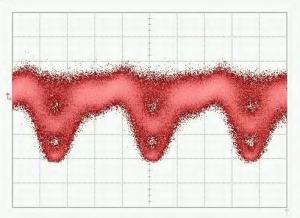

Rysunek 3. Wzór QPSK-Eye
Rysunek 5. Wzór konstelacji modulacji 16-QAM
Rysunek 4. Widmo QPSK
Rysunek 6. Widmo 16-QAM
Specyfikacje
| Parametr | Min | Typ | Maksym | Jednostka |
| Wydajność sterowania | ||||
| Ramiona I, Q są kontrolowaneNull (minimalny) LubSzczyt (Maksymalny) punkt | ||||
| Współczynnik wyginięcia | MER1 | 50 | dB | |
| Ramię P jest sterowaneQ+(w prawo kwadratura) LubQ-( lewy kwadratura) punkt | ||||
| Dokładność w Quad | −2 | +2 | stopień2 | |
| Czas stabilizacji | 15 | 20 | 25 | s |
| Elektryczny | ||||
| Dodatnie napięcie zasilania | +14,5 | +15 | +15,5 | V |
| Prąd dodatni | 20 | 30 | mA | |
| Ujemne napięcie zasilania | -15,5 | -15 | -14,5 | V |
| Prąd ujemny | 8 | 15 | mA | |
| Zakres napięcia wyjściowego | -14,5 | +14,5 | V | |
| Amplituda ditheringu | 1%Vπ | V | ||
| Optyczny | ||||
| Moc optyczna wejściowa3 | -30 | -8 | dBm | |
| Długość fali wejściowej | 1100 | 1650 | nm | |
1. MER oznacza współczynnik ekstynkcji modulatora. Osiągany współczynnik ekstynkcji jest zazwyczaj współczynnikiem ekstynkcji modulatora określonym w karcie katalogowej modulatora.
2. Należy pamiętać, że wejściowa moc optyczna nie odpowiada mocy optycznej w wybranym punkcie polaryzacji. Odnosi się ona do maksymalnej mocy optycznej, jaką modulator może przesłać do kontrolera, gdy napięcie polaryzacji mieści się w zakresie od −Vπ do +Vπ.
Interfejs użytkownika
Rysunek 5. Montaż
| Grupa | Działanie | Wyjaśnienie |
| Nastawić | Włóż zworkę i wyciągnij po 1 sekundzie | Zresetuj kontroler |
| Moc | Źródło zasilania dla regulatora polaryzacji | V- łączy elektrodę ujemną zasilacza |
| V+ łączy dodatnią elektrodę zasilacza | ||
| Środkowy port łączy się z elektrodą uziemiającą | ||
| Polarny1 | PLRI: Włóż lub wyciągnij zworkę | bez zworki: tryb zerowy; ze zworką: tryb szczytowy |
| PLRQ: Włóż lub wyciągnij zworkę | bez zworki: tryb zerowy; ze zworką: tryb szczytowy | |
| PLRP: Włóż lub wyciągnij zworkę | bez zworki: tryb Q+; ze zworką: tryb Q- | |
| PROWADZONY | Ciągle włączony | Praca w stanie stabilnym |
| Włączanie-wyłączanie lub wyłączanie-włączanie co 0,2 s | Przetwarzanie danych i wyszukiwanie punktów kontrolnych | |
| Włącz-wyłącz lub wyłącz-włącz co 1 s | Moc wejściowa optyczna jest zbyt słaba | |
| Włącz-wyłącz lub wyłącz-włącz co 3 sekundy | Moc wejściowa optyczna jest zbyt duża | |
| PD2 | Połącz z fotodiodą | Port PD łączy katodę fotodiody |
| Port GND łączy anodę fotodiody | ||
| Napięcia polaryzacji | In, Ip: napięcie polaryzacji dla ramienia I | Ip: strona dodatnia; In: strona ujemna lub masa |
| Qn, Qp: napięcie polaryzacji dla ramienia Q | Qp: strona dodatnia; Qn: strona ujemna lub masa | |
| Pn, Pp: napięcie polaryzacji dla ramienia P | Pp: strona dodatnia; Pn: strona ujemna lub uziemienie | |
| UART | Obsługa kontrolera przez UART | 3.3: napięcie odniesienia 3,3 V |
| GND: Uziemienie | ||
| RX: Odbiór kontrolera | ||
| TX: Transmisja kontrolera |
1. Biegunowość zależy od sygnału RF systemu. Gdy w systemie nie ma sygnału RF, biegunowość powinna być dodatnia. Gdy sygnał RF ma amplitudę większą niż określony poziom, biegunowość zmieni się z dodatniej na ujemną. W tym momencie punkt zerowy i punkt szczytowy zamienią się miejscami. Punkty Q+ i Q- również zamienią się miejscami. Przełącznik biegunowości umożliwia użytkownikowi zmianę biegunowości.
bezpośrednio, bez zmiany punktów operacyjnych.
2Należy wybrać tylko jedną opcję: użyć fotodiody sterującej lub fotodiody modulującej. Zaleca się stosowanie fotodiody sterującej w eksperymentach laboratoryjnych z dwóch powodów. Po pierwsze, fotodioda sterująca zapewnia wysoką jakość. Po drugie, ułatwia regulację natężenia światła wejściowego. W przypadku stosowania wewnętrznej fotodiody modulującej, należy upewnić się, że prąd wyjściowy fotodiody jest ściśle proporcjonalny do mocy wejściowej.
