Rof Modulator elektrooptyczny 1550nm Modulator intensywności serii AM 40G
Funkcja
* Niska strata wtrąceniowa
* Wysoka przepustowość
* Niskie napięcie półfali
* Opcja dostosowywania
Aplikacja
⚫ Systemy ROF
⚫ Kwantowa dystrybucja klucza
⚫ Laserowe systemy wykrywania
⚫ Modulacja pasma bocznego
Rof-Seria AM | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
Długość fali roboczej | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
Przepustowość łącza | 10 GHz | 10 GHz | 10/20GHz | 2,5 GHz | 50GHz | 10 GHz | 20 GHz | 40 GHz |
Utrata wtrąceniowa | <5dB | <5dB | <5dB | <5dB | <4 dB | |||
Współczynnik ekstynkcji @DC | >20 dB | >20 dB | >20 dB | >20 dB | >20 dB | |||
VΠ @RF (1KHz) | <3V | <3V | <4V | <3,5 V | <6V | <5 V | ||
VΠ @Stronniczość | <3.5V | <3.5V | <5 V | <5 V | <8V | <7V |
Informacje o zamawianiu
Rof | AM | XX | XXG | XX | XX | XX |
Typ: AM --- Modulator intensywności | Długość fali: 07---780nm 10---1060nm 13---1310nm 15---1550nm | Przepustowość łącza: 10 GHz 20 GHz 40 GHz 50 GHz
| Monitoruj PD: PD---Z PD | Typ światłowodu wejściowego: PP --- PM/PM
| Złącze optyczne: FA---FC/APC FP---FC/PC SP---Dostosowywanie |
R-AM-15-40G
Długość fali 1550nm 40GHz Modulator intensywności
Parametr | Symbol | Min | Typ | Maks | Jednostka | ||||
Parametry optyczne | |||||||||
Długość fali roboczej | l | 1530 | 1550 | 1565 | nm | ||||
Strata wtrąceniowa | IL | 4 | 5 | dB | |||||
Optyczna utrata powrotu | ORL | -45 | dB | ||||||
Przełącznik współczynnika ekstynkcji @DC | ER@DC | 20 | 23 | 45 | dB | ||||
Dynamiczny współczynnik ekstynkcji | DER | 13 | dB | ||||||
Światłowód | Wejścieport | Panda PM Fujikura SM | |||||||
port wyjściowy | Panda PM Fujikura SM | ||||||||
Interfejs światłowodowy | FC/PC, FC/APC Lub użytkownik do określenia | ||||||||
Parametry elektryczne | |||||||||
Szerokość pasma operacyjnego(-3dB) | S21 | 28 | 30 | GHz | |||||
Napięcie półfalowe Vpi | RF | @50 kHz |
| 4,5 | 5 | V | |||
Stronniczość | @Stronniczość |
| 6 | 7 | V | ||||
Straty na powrocie elektrycznym | S11 | -12 | -10 | dB | |||||
Impedancja wejściowa | RF | ZRF | 50 | W | |||||
Stronniczość | ZSTRONNICZOŚĆ | 1M | W | ||||||
Interfejs elektryczny | V(F) |
Warunki graniczne
Parametr | Symbol | Jednostka | Min | Typ | Maks |
Wejściowa moc optyczna | Pw, Maks | dBm | 20 | ||
Moc wejściowa RF | dBm | 28 | |||
napięcie polaryzacji | Vbias | V | -15 | 15 | |
Temperatura robocza | Szczyt | ℃ | -10 | 60 | |
Temperatura przechowywania | Tst | ℃ | -40 | 85 | |
Wilgotność | RH | % | 5 | 90 |

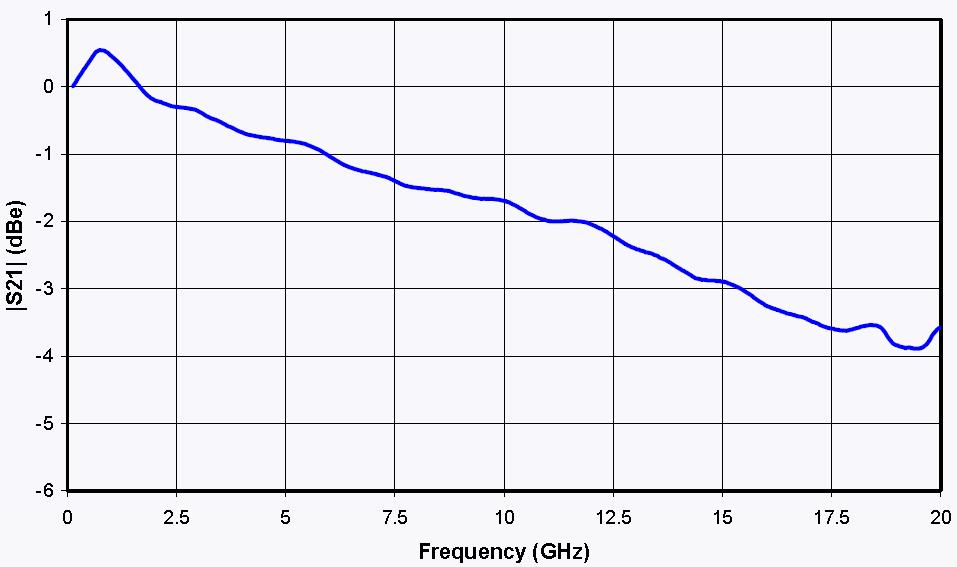

Krzywa S21
Krzywa &S11
Krzywe S21 i S11
Schemat mechaniczny
PORT | Symbol | Notatka |
W | Optyczny port wejściowy | Włókno PM (125μm/250μm) |
Na zewnątrz | Optyczny port wyjściowy | Opcja PM i SMF |
RF | Port wejściowy RF | SMA(f) |
Stronniczość | Port kontroli odchylenia | Odchylenie 1,2, 34-N/C |
